Tipos de casquillos de las bombillas



Las conexion entre la bombilla y el portalámparas se hace mediante diferentes modelos de casquillos.

En conled.net les ofrecemos los casquillos más comunes del mercado, el E27, E14 y Gu10 son casquillos cuyas bombillas van conectados a la red eléctrica 230 voltios (en realidad mucha gente cree que la red eléctrica es a 220V., pero ya en 2004 se aumentó la tensión de la red en 10 voltios, y se fijó en 230 voltios).
El casquillo Mr16 ó GU5.3, es un casquillo que necesita transformador y va a 12 voltios.

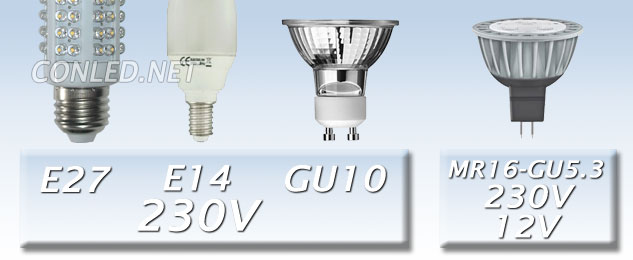

En el siguiente dibujo podemos ver que como son físicamente esos casquillos.


Tipos de casquillos más comunes en las bombillas



Antes de pedir una bombilla asegurate de elegir bien el casquillo adecuado para tu portalámparas.

El casquillo E27 es el más común, lo inventó Thomas Alva Edison, de ahí la E de Edison, las siguientes letras hacen referencia al diámetro del casquillo, 27mm.



El casquillo E14, también patentado por Edison, se conoce comunmente como "rosca tipo vela", por ser utilizado en las bombillas que tienen ese aspecto, tiene un diámetro de 14mm.



El casquillo Gu10 es un casquillo más moderno, utilizado fundamentalmente en los focos halógenos, con tensión a 230V. Tiene la característica de tener unos salientes circulares en la parte final del terminal del casquillo.
La distancia entre sus pines es de 10mm.



Por último es muy común también, el casquillo Mr16 ó GU5.3, utilizado en lámparas halógenas con transformador. La bombilla que tenga este casquillo necesariamente utiliza un transformador de 12V.

Está pensado para iluminación en interiores que requieren estar muchas horas encendidos, ya que el consumo es muy bajo al trabajar a 12 voltios, eso sí, ni las potencias ni la cantidad de luz son elevadas.
La distancia entre los pines es de 5,3mmm.
